Af hverju þarf að stinga í gegnum gatið á PCB

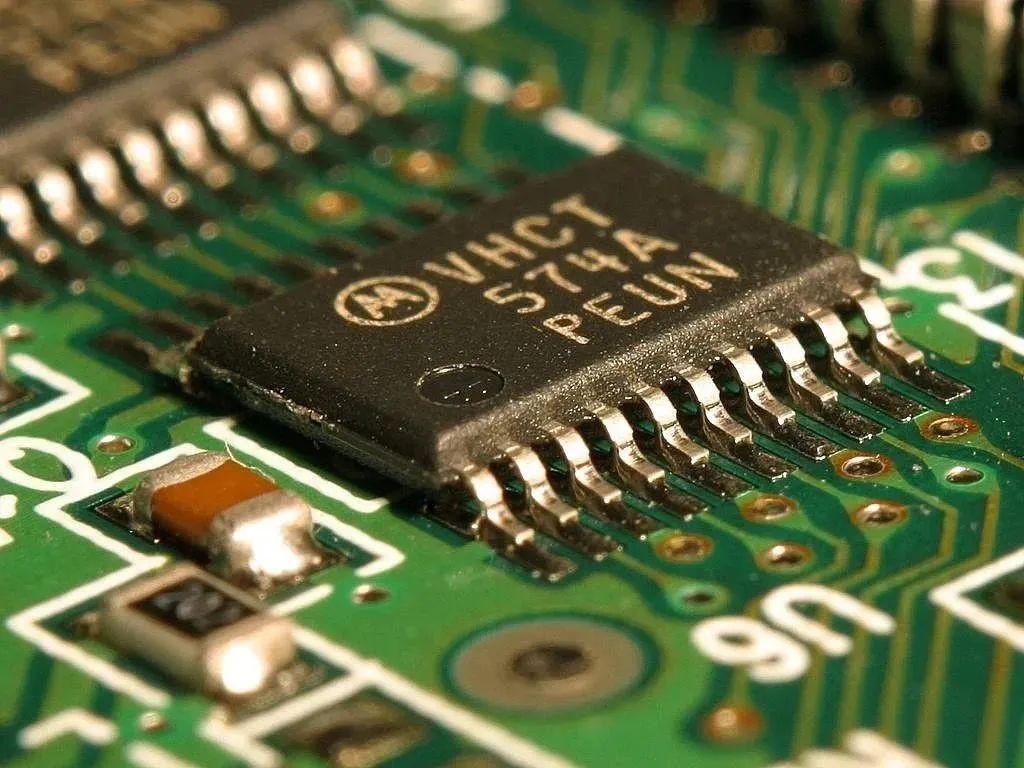

Leiðandi gat Via gat er einnig þekkt sem leiðslugat. Til að mæta kröfum viðskiptavina verður að stinga hringrásarborðinu í gegnum gatið. Eftir mikla æfingu er hefðbundnu álplötutenginu breytt og yfirborð hringrásarborðsins er lokið með hvítu möskva. holu. Framleiðslan er stöðug og gæðin eru áreiðanleg.

Göt gegna því hlutverki að tengja og leiða línur. Þróun rafeindaiðnaðarins stuðlar einnig að þróun PCB og setur einnig fram hærri kröfur um framleiðslutækni á prentuðu borði og yfirborðsfestingartækni. Ferlið að stinga í gegnum holur varð til og eftirfarandi kröfur ættu að vera uppfylltar á sama tíma:
(1) Það er aðeins nóg af kopar í gegnum gatið og lóðmálmgríman er hægt að stinga í eða ekki;
(2) Það verður að vera tini-blý í gegnum gatið, með ákveðinni þykkt kröfu (4 míkron), og það má ekki vera lóðmálmur mótstöðu blek inn í gatið, sem veldur tini perlur að vera falin í gatinu;
(3) Götin verða að vera með lóðaþolnum blektappaholum, vera ógagnsæ og mega ekki vera með tinihringjum, tiniperlum og flatleika.
Með þróun rafrænna vara í átt að „léttum, þunnum, stuttum og litlum“ eru PCB einnig að þróast í átt að miklum þéttleika og miklum erfiðleikum, þannig að það er mikill fjöldi SMT og BGA PCB og viðskiptavinir þurfa stingahol við uppsetningu íhlutir. Fimm aðgerðir:
(1) Komið í veg fyrir skammhlaup sem stafar af því að tin kemst í gegnum yfirborð hluta í gegnum gegnum gatið þegar PCB er yfir bylgjulóðun; sérstaklega þegar við setjum gegnum gatið á BGA púðann, verðum við fyrst að gera tappa gatið og síðan gullplata það til að auðvelda BGA lóðun.
(2) Forðist flæðisleifar í gegnumholunum;
(3) Eftir að yfirborðsfesting og íhlutasamsetning rafeindaverksmiðjunnar er lokið verður að ryksuga PCB til að mynda neikvæðan þrýsting á prófunarvélina;
(4) Komið í veg fyrir að lóðmálmur á yfirborðinu renni inn í holuna til að valda rangri lóðun og hafa áhrif á staðsetninguna;
(5) Komið í veg fyrir að tini perlur springi út við bylgjulóðun, sem veldur skammhlaupi.

Framkvæmd leiðandi holatappa tækni
Fyrir yfirborðsfestingarplötur, sérstaklega BGA og IC festingu, verður gegnumgattappagatið að vera flatt, með höggi upp á plús eða mínus 1 mil, og það má ekki vera rautt tini á brún gegnum gatsins; Tinperlur eru faldar í gegnum gatið, til að ná ánægju viðskiptavina. Samkvæmt kröfum krafnanna er hægt að lýsa gegnum gat stinga gatatækni sem fjölbreytta, vinnsluflæðið er mjög langt og ferlistýringin er erfið. Það eru oft vandamál eins og olíutap við jöfnun á heitu lofti og viðnámsprófanir á grænum olíu lóðmálmi; olíusprenging eftir þurrkun.
Nú, í samræmi við raunverulegar framleiðsluaðstæður, munum við draga saman hin ýmsu stingaferli PCB og gera nokkra samanburð og útfærslur á ferlinu og kostum og göllum: Athugið: Vinnureglan um heitu loftjöfnun er að nota heitt loft til að fjarlægja umframmagn. lóðmálmur á yfirborði prentplötunnar og í götin. Það er ein af yfirborðsmeðferðaraðferðum prentaðra hringrása.
1. Stoppholuferli eftir heitu loftjöfnun
Ferlisflæðið er: borð yfirborðs lóðmálmur → HAL → stinga gat → ráðhús. Götuferlið sem ekki er stinga er notað til framleiðslu og álplötuskjár eða blekblokkandi skjár er notaður til að ljúka við holur í gegnum holur á öllum vígunum sem viðskiptavinurinn þarfnast eftir að heitt loft hefur verið jafnað. Blekið getur verið ljósnæmt blek eða hitastillandi blek. Ef tryggt er að sama lit blautu filmunnar sé tryggð, notar blekið sem stíflar sama blek og yfirborð borðsins. Þetta ferli getur tryggt að gegnum gatið falli ekki olíu eftir heitu loftjöfnun, en það er auðvelt að valda því að stingablek mengar yfirborð borðsins og gerir það ójafnt. Það er auðvelt fyrir viðskiptavini að valda sýndarlóðun (sérstaklega í BGA) við staðsetningu. Svo margir viðskiptavinir samþykkja ekki þessa aðferð.
2. Heitt loft efnistöku framan stinga holu ferli
2.1 Stingið göt með álplötu, storkið og malið plötuna til mynsturflutnings
Þetta ferli notar CNC borvél til að bora út álplötuna sem þarf að stinga til til að búa til skjá og stinga síðan gatinu til að tryggja að gegnumholið sé fullt. Innstungablek getur einnig verið hitastillandi blek, sem verður að hafa mikla hörku. , Rýrnun plastefnisins breytist lítið og bindikrafturinn við holuvegginn er góður. Ferlisflæðið er: formeðferð → tappagat → malaplata → grafísk flutningur → æting → lóðmálmur á yfirborði borðsins. Þessi aðferð getur tryggt að stingaholið í gegnum gatið sé flatt og jöfnun heitt loft mun ekki valda gæðavandamálum eins og olíusprengingu og olíufalli við brún holunnar. Hins vegar þarf þetta ferli þykkari kopar til að koparþykkt gatveggsins uppfylli staðla viðskiptavinarins, þannig að kröfurnar um koparhúðun á öllu borðinu eru mjög miklar og afköst mala vélarinnar eru einnig mjög mikil, til að tryggja að plastefnið á koparyfirborðinu er alveg fjarlægt og koparyfirborðið er hreint og laust við mengun. Margar PCB verksmiðjur hafa ekki varanlegt koparþykknunarferli og afköst búnaðarins geta ekki uppfyllt kröfurnar, sem leiðir til þess að þetta ferli er ekki mikið notað í PCB verksmiðjum.

2.2 Eftir að hafa stungið göt með álplötum, skjáprentaðu lóðagrímuna beint á yfirborð borðsins
Þetta ferli notar CNC borvél til að bora út álplötuna sem þarf að tengja til að búa til skjá, setja það upp á skjáprentunarvélina til að stinga í, og stöðva það í ekki meira en 30 mínútur eftir að tengingunni er lokið. Notaðu 36T skjá til að skima beint lóðmálið á borðinu. Ferlisflæðið er: formeðferð - stífla - silkiprentun - forbakstur - útsetning - þróun - herðing Þetta ferli getur tryggt að olían á hlífðarholunni sé góð, tappagatið sé slétt, liturinn á blautu filman er í samræmi og eftir heitu loftjöfnun. Það getur tryggt að gegnumholið sé ekki fyllt með tini og engar tiniperlur leynast í gatinu, en það er auðvelt að valda því að blekið í gatinu sé á púðanum eftir að hafa hernað , sem leiðir til lélegrar lóðunarhæfni; eftir að heitt loft hefur verið jafnað er brún gegnumgatsins froðuð og olía fjarlægð. Þetta ferli er tekið upp Framleiðslueftirlit aðferðarinnar er tiltölulega erfitt og ferliverkfræðingar verða að samþykkja sérstaka ferla og breytur til að tryggja gæði tappahola.
2.3 Álplötu tappa gat, framkalla, forherða, mala plata, síðan lóðmálmur á yfirborði plötunnar
Notaðu CNC borvél til að bora út álplötuna sem krefst þess að tappagatið sé búið til skjá, settu það upp á skjáprentunarvélina fyrir tappaholið, tappagatið verður að vera fullt og það er betra að standa út á báðum hliðum , og síðan eftir herðingu er platan maluð til yfirborðsmeðferðar. Ferlisflæðið er: formeðferð - tappagat - forbakstur - þróun - forherðing - yfirborðslóðagríma á borði Þar sem þetta ferli notar tappaholsherðingu til að tryggja að gegnumgatið falli ekki olíu eða springi eftir HAL, heldur eftir HAL, Tinperlur falin í gegnum göt og tini á gegnum göt er erfitt að leysa alveg, svo margir viðskiptavinir samþykkja þær ekki.
2.4 Lóðagríma og stinga töflu er lokið á sama tíma
Þessi aðferð notar 36T (43T) skjá, sem er settur upp á skjáprentunarvélinni, með bakplötu eða naglarúmi, og stíflar allar gegnumgötin á meðan yfirborð borðsins er lokið. Ferlisflæðið er: forvinnsla - silkiskjár - -Forbökun--útsetning--þróun--herðing Þetta ferli tekur stuttan tíma og hefur hátt nýtingarhlutfall upp á búnaðinn, sem getur tryggt að gegnumholið falli ekki olíu og gegnumgatið sé ekki niðursoðið eftir að heita loftið er jafnað. Hins vegar, vegna notkunar á silkiskjá til að stinga, er mikið magn af lofti í gegnum gatið. Við herðingu þenst loftið út og brýst í gegnum lóðagrímuna, sem veldur tómum og ójöfnum. Það verður lítið magn af gegnumholu falið tin í heitu loftjöfnuninni. Sem stendur, eftir miklar tilraunir, hefur fyrirtækið okkar valið mismunandi gerðir af bleki og seigju, stillt þrýsting á silkiskjá osfrv., leyst í grundvallaratriðum gatið og ójöfnuna í gegnum og hefur tekið upp þetta ferli til fjöldaframleiðslu.
