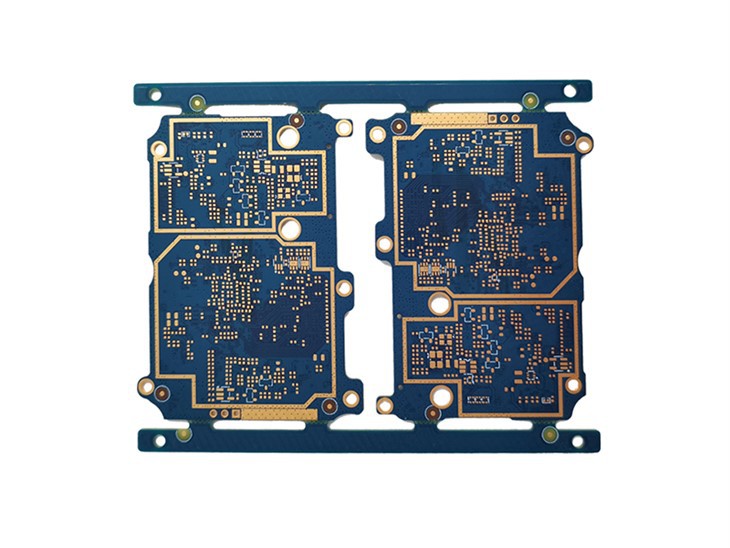

3+N+3 HDI PCB birgir

3+N+3 HDI PCB birgir



Tegund III PCB ferlið er miklu flóknara. Fyrst í lagskiptu L3-L6, síðan L2 og L7, og loks L1 og L8.3+N+3 HDI borð tekur 3 lagskiptatíma, svo flestir PCB framleiðendur geta ekki komist, en HDI PCB verksmiðjan okkar hefur getu til að búa til þriðju röð (3+N+3) PCB.



3+N+3 HDI PCBs bjóða upp á bestu stöflunarstillingar fyrir stór þétt fjöllaga PCB sem nota margar stórar fínhæðar BGA. á innri lögunum 3+n+3 HDI PCBs nota microvias til að leyfa ytri lögin að vera notuð fyrir jarð- og/eða aflflugvélar fyrir merkjaleiðingu til að skilja eftir nægjanlegan fjölda laga. Að auki geta verkfræðihönnuðir náð meiri leiðarþéttleika með því að stafla tengingum.3+n+3 microvia HDI PCB býður upp á breiðasta úrval holamynstra og spanna.



3+N+3 HDI PCB stafla



3+N+3 HDI PCB Stackup kann að hafa staflaðar tengingar, blindar staflaðar brautir og þverlaga blindar gegnum. Reyndar munum við samþykkja stöfunarhönnunina á milli staflanna. Vegna þess að 3+N+3 stafla með þrepaskiptum kostnaði við tengingar verður ódýrari. Fleiri verkfræðingar munu velja 3+N+3 staflann með skiptingum til að draga úr framleiðslukostnaði. Þverlaga tjaldið í gegnum hönnun er flókið, þannig að þessi HDI borð kostnaður verður hærri en önnur 3+n+3 stafla. En þessi krosslagsblind með hönnun hefur góða frammistöðu, getur uppfyllt kröfur hátæknivara



3+N+3 HDI PCB með þrepuðum tengingum



3+N+3 HDI-staflan með skömmtum tengingum er sú sama og 2+N+2 HDI. Aðeins lagskipunartími laganna er mismunandi. PCB stafla af gerð III þarf að tengja næsta aðliggjandi lag í gegnum víra við miðlagið, sem þýðir þrjár 1+N+1 HDI staflar.





Þetta er 8 laga 3+N+3 HDI PCB með Staggered vias Stackup. Type III HDI stafla er svipaður Type III HDI stafla. Þú getur vísað til 2 tegunda stackup.Þessi 3nd Type HDI stafla grafinn í gegnum innri fjöllaga borðið, sem þarf að ýta fjórum sinnum til að klára. Aðalástæðan er sú að HDI staflan er engin staflað holuhönnun og framleiðsluerfiðleikarnir eru eðlilegir. Ef L3-L6 grafið gat fínstillir til að skipta yfir í L2-L7 grafið gat, getur dregið úr einni þrýsingu og fínstillt ferlið til að ná fram áhrifum þess að draga úr kostnaði.





3+N+3 HDI PCB með staflaðum tengingum



Þetta er 3+n+3 HDI staflan með staflaðu brautunum. Fyrst til að bora L3-L6 grafnar brautirnar, boraðu síðan L3-L4, L{{6 }}L6 grafnar brautir, og gerðu L1-l2 blindu brautirnar staflaðar á L3 grafnar brautir. Loka til að bora gegnum gegnum gegnum. Vinsamlegast sjáðu eftirfarandi Type III HDI stafla.





Uppbygging þessarar tegundar borðs er (1+1+1+N+1+1+1), þessi uppbygging er 3+N+3 borð sem nú er erfitt að framleiða í greininni, og innra marglaga borð hefur grafið Götin eru í L3-L6, þarf 4 þrýstir til að klára. Aðalástæðan er sú að það eru þverlaga blindholahönnun, sem erfitt er að framleiða. Það er erfitt fyrir HDI PCB framleiðendur án ákveðinnar tæknilegra getu að búa til slíka efri lagskiptu hluta. Ef slík þverlaga blindhol eru L1-L3, er best að skipta þeim í L1- Fyrir L2 og L2-L3 blindhol er þessi aðferð við að skipta blindgötum klofning aðferð við skjögur blindhol, sem mun draga verulega úr framleiðslukostnaði og hámarka framleiðsluferlið.



Önnur 3+N+3 HDI PCB stafla

8 laga HDI 3+2+3 PCB stafla





10 laga HDI 3+4+3 PCB Stackup





12 laga HDI 3+6+3 PCB stafla





High Density Interconnector (HDI) PCB framleiðsluvinnsla



3+n+3 hdi stöflunarferlið er að vísa til 2+n+2 ferlisins, bættu bara við hringrásarborunarferli byggt á 2+n+2 ferli. Ef þú vilt vita meira um HDI ferlið, vinsamlegast hafðu samband við okkur frjálslega.





HDI hringrásartöflu Dæmigert smáskurðarmynd (3+N+3)



Þetta HDI hringrásarborð Dæmigert smáskurðarmynd er 3+2+3 HDI stafla.

3+N+3 HDI PCBs veita bestu stöflunarstillingar fyrir stór þétt fjöllaga PCB sem nota margar stórar fínpólar BGA, þó þær hafi sömu lagatakmörk og 1+N{{5 }} og 2+N+2 Tegund snýr að sama fjölda laga þegar notuð eru PTH holur og þunnt FR-4 rafmagn.



Þessi Stackup uppsetning er góður kostur fyrir háþéttni PCB með mörgum lögum og með nokkrum stórum BGA með fínum tónhæðum. Eins og fyrir FR-4 þunnt rafmagn og PTH holur gilda sömu takmarkanir.



Verulegur kostur 3+N+3 gerðarinnar er notkun ytri laganna sem afl- og jarðplan. Þetta er hægt að ná með því að setja microvias í innri lögin, tryggja nóg lög sem framleiðendur geta notað fyrir merkjaleiðsögn.





3+N+3 HDI PCB Kostir



1. Hægt er að ná meiri raflögnþéttleika.

2. Minnkaðu flatarmál púðans, minnkaðu fjarlægðina frá gatinu að gatinu og minnkaðu stærð PCB.

3. Draga úr tapi á rafmerkjum.

Háþéttni samþætt HDI tækni getur gert rafeindavörur smækkari og mætt eftirspurn fólks eftir smækkuðum rafeindavörum. Sem stendur er HDI mikið notað í hágæða rafrænum vörum eins og farsímum og stafrænum myndavélum.



3+N+3 HDI PCB er einnig kallað tegund III HDI borð eða 3rd order HDI hringrás borð. Það er háþéttni PCB borð sem framleitt er með því að nota örblinda grafna holu tækni með tiltölulega miklum þéttleika hringrásardreifingar. 3+N+3HDI hringrásartöflur eru mikið notaðar í farsímum, stafrænum (myndavélar) myndavélum, MP3, MP4, fartölvum, rafeindabúnaði fyrir bíla og aðrar stafrænar vörur, þar á meðal eru farsímar mest notaðir . tegund III HDI er einnig ein af helstu samkeppnisvörum Beton Circuits, sem getur veitt notendum HDI hringrásarhönnun, sönnun, framleiðslu og SMT staðsetningarþjónustu. Þú getur haft samband við okkur í gegnum netfang fyrirtækisins okkar cathy@beton-tach.com til að fá frekari upplýsingar um 3+N+3HDI PCB hönnun.
