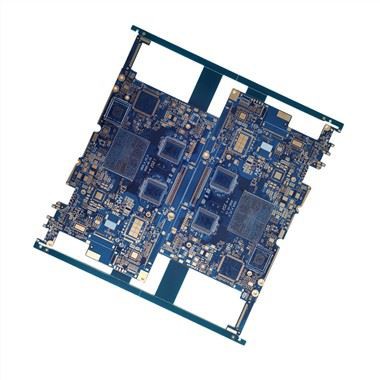

High Density Interconnect PCB

Upplýsingar um vöru

High Density Interconnect PCB forskrift

Fjöldi laga:4-22 lög staðal, 30 lög háþróuð

HDI byggir: 1 plús N plús 1, 2 plús N plús 2, 3 plús N plús 3,4 plús N plús 4, hvaða lag sem er í rannsóknum og þróun

Efni: FR4 staðall, FR4 hágæða, halógenfrítt FR4, Rogers

Koparþyngd (klárað):18μm – 70μm

Lágmarksspor og bil {{0}}.075mm / 0.075mm

PCB þykkt: 0,40 mm – 3,20 mm

Hámarksmál:610mm x 450mm; háð laserborvél

Yfirborðsáferð: OSP, ENIG, Immersion tin, Immersion silfur, Rafgreiningargull, Gullfingur

Lágmarks borun:0.15 mm

Lágmarks leysiborun:{{0}}.10mm staðall, 0.075mm háþróaður

Hvað er High Density Interconnect PCB?

Hringrásarborðið er burðarvirki sem er myndað af einangrunarefnum og leiðara. Það verður fest á yfirborðið áður en það er gert að lokaafurðinni: samþættir rafrásir, smári, díóða, óvirkir íhlutir (svo sem viðnám, þéttar, tengi og aðrir rafeindaíhlutir) Hlutar verða einnig samsettir við jaðarvirka íhluti. Rafræn merkjatengingar og ýmsar aðgerðir geta myndast með vírtengingu, þannig að hringrásarborðið er vettvangur fyrir íhlutatengingu, sem er notað til að taka að sér og tengja undirstöðu hluta.)

Þar sem hringrásarspjaldið er ekki tengivara er skilgreining nafnsins örlítið ruglingsleg. Til dæmis er móðurborð fyrir einkatölvur kallað móðurborð og er ekki hægt að kalla það hringrásarborð. Þó að móðurborðið sé með hringrásarborði sem þáttur er það ekki það sama. Þess vegna, þó að þetta tvennt sé skyld, er ekki hægt að segja að þau séu eins. Annað dæmi: það eru IC íhlutir settir upp á hringrásarborðið, fjölmiðlar kalla það IC borð, en það er ekki það sama og hringrás í raun.

Rafrænar vörur eru of litlar og fjölvirkar, snertifjarlægð IC íhluta minnkar, merki sendingarhraði er tiltölulega hár, raflagnarrúmmálið er aukið og raflögn er að hluta til stytt. Þetta krefst háþéttni hringrásarstillingar og örholutækni til að ná markmiðinu. . Almennt er hægt að klára raflögn og stökk með tvíhliða borðum, en erfitt er að höndla flókin merki og stilla rafmagnsstöðugleika, þannig að hringrásin verður marglaga. Þar að auki, vegna aukins fjölda merkjalína, þarf að bæta við fleiri afl- og jarðlögum, sem hefur leitt til vinsælda fjöllaga prentaðra hringrása.

Fyrir vörur með hátíðniþörf verður hringrásin að veita: einkennandi viðnámsstýringu, hátíðnisendingu, truflun með lágum geislun (EMI) og önnur afköst. Til að samþykkja mannvirki eins og stripline og microstrip línu er marglaga hönnun nauðsynleg á þessum tíma. Til að bæta gæði merkjasendingar munu hágæða vörur nota einangrunarefni með lágan rafstuðul (Dk) og lágt dempunarhlutfall (Df). Þéttleiki í samræmi við eftirspurn. Þróun BGA (Ball Grid Array), CSP (Chip Scale Package), DCA (Direct Chip Attachment) og annarra íhluta hefur ýtt hringrásinni í áður óþekkt háþéttni ástand.

Hvers vegna notaHigh Density Interconnect PCB

1) Sama vöruhönnun getur dregið úr fjölda laga burðarborðsins, aukið þéttleika og dregið úr kostnaði

2) Auka þéttleika raflagna og auka línugetu á hverja flatarmálseiningu með örholu þunnum línum, sem geta uppfyllt samsetningarkröfur snertihluta með mikilli þéttleika og stuðlar að notkun háþróaðra umbúða

3) Notkun örholutengingar getur stytt snertifjarlægð, dregið úr endurkasti merkja og þverræðu milli lína og íhlutirnir geta haft betri rafmagnseiginleika og merkja nákvæmni

4) Uppbyggingin samþykkir þynnri rafþykkt og hugsanlega inductance er tiltölulega lágt

5) Örholan er með lágt stærðarhlutfall og áreiðanleiki raðnúmerssendingar er meiri en almennt gegnumhola

6) Micro-via tækni gerir burðarborðshönnuninni kleift að stytta fjarlægðina milli jarðtengingar og merkjalaga, og bæta þar með truflun á RF/EM bylgju/rafstöðuafhleðslu (RFI/EMI/ESD). Hægt er að fjölga jarðtengingarvírum til að koma í veg fyrir skemmdir á íhlutum af völdum tafarlausrar útskriftar vegna uppsöfnunar truflana.

7) Örholur geta bætt sveigjanleika hringrásarstillingar og gert hringrásarhönnun auðveldari

Nútímalegar og vinsælar rafeindavörur ættu ekki aðeins að hafa einkenni hreyfanleika og orkusparnaðar, heldur þarfnast ekki byrði til að klæðast og líta fallega út. Auðvitað er mikilvægast að þau séu á viðráðanlegu verði og hægt sé að skipta þeim út fyrir tísku. Mynd 2 sýnir dæmigert dæmi um farsíma rafeindavöru.

Algengar spurningar um Beton tækni

Q1: Hvað þarf fyrir tilvitnun?

PCB: Magn, Gerber skrá og tæknilegar kröfur (efni, yfirborðsmeðferð, kopar, þykkt, borðþykkt ...)

PCBA: PCB upplýsingar, BOM, (prófunarskjöl)

Spurning 2: Eru skrárnar mínar öruggar?

Skrárnar þínar eru geymdar í fullu öryggi og öryggi. Við verndum hugverkarétt viðskiptavina okkar í öllu ferlinu. Öllum skjölum frá viðskiptavinum er aldrei deilt með þriðja aðila.

Q3: Hver er MOQ þinn?

Við höfum enga MOQ.Við getum á sveigjanlegan hátt séð um litla og fjöldaframleiðslu.

Q4: Hvað með afhendingu?

Venjulega er afhendingartími okkar um 5 dagar fyrir sýnishornspöntun.

Fyrir litla lotu er afhendingartími okkar um 7 dagar.

Fyrir fjöldaframboð er afhendingartími okkar um 10 dagar.

Ef pöntunin þín er mjög brýn, vinsamlegast láttu okkur vita og við munum sjá fyrir þér sem hraðast!

Q5: Hvernig get ég pantað vörurnar þínar?

Þú getur keypt vörur okkar á tvo vegu: Fyrsta leiðin er að þú spyrð vöruna beint til sölumanna okkar og við munum leggja drög að pöntun fyrir þig til að staðfesta og greiða eftir samkomulagi milli þín og okkar. Önnur leiðin er sú að ef hægt er að kaupa vöruna á netinu geturðu pantað vörurnar í sjálfum þér. Þér er velkomið að hafa beint samband við okkur.
