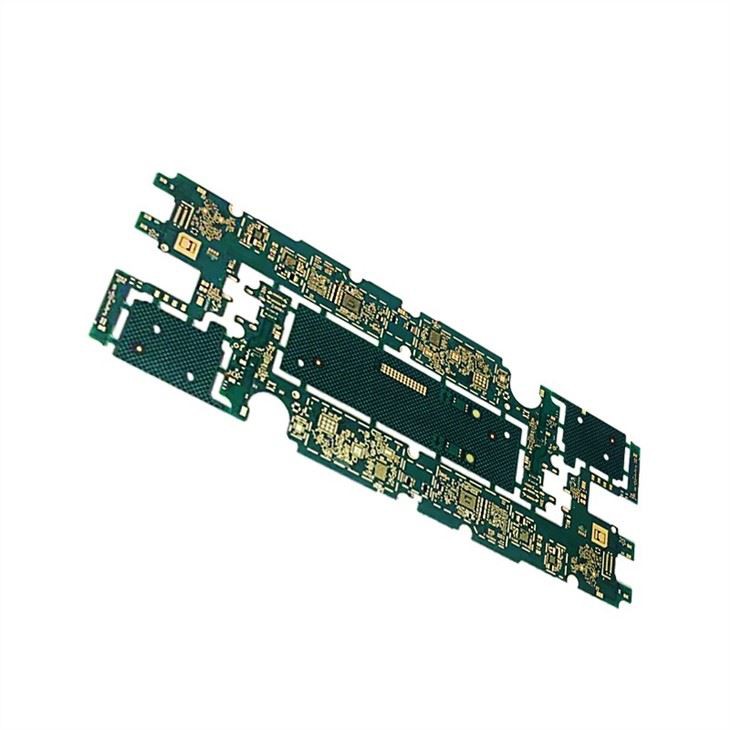

HDI PCB Print Circuit Board

Upplýsingar um vöru

Beton verksmiðjan býður upp á lausnir fyrir lítið magn / mikið magn PCB framleiðslu á skjótum snúningi. HDI PCB Print Circuit Board er fyrir háþróaða smíði með krefjandi kröfur fyrir geimferða-, varnar-, læknis- og viðskiptanotkun.

Hvað er High Density Interconnects (HDI) borð

High Density Interconnects (HDI) borð er skilgreint sem borð (PCB) með hærri raflagnaþéttleika á hverja flatarmálseiningu en hefðbundin prentuð hringrás (PCB). Þeir hafa fínni línur og bil (<100 µm),="" smaller="" vias=""><150 µm)="" and="" capture="" pads=""><400 µm),="" i/o="">300, and higher connection pad density (>20 pads/cm2) en notaðir eru í hefðbundinni PCB tækni. HDI borð er notað til að draga úr stærð og þyngd, sem og til að auka rafafköst.

Samkvæmt mismunandi lögum er DHI borð skipt í þrjár grunngerðir:

1) HDI PCB (1 plús N plús 1)

Eiginleikar:

● Hentar fyrir BGA með lægri I/O fjölda

● Fínlínu-, örmynda- og skráningartækni sem getur 0,4 mm boltahæð

● Hæft efni og yfirborðsmeðferð fyrir blýlaust ferli

● Framúrskarandi festingarstöðugleiki og áreiðanleiki

● Kopar fyllt í gegnum

Umsókn: Farsími, UMPC, MP3 spilari, PMP, GPS, minniskort

2) HDI PCB (2 plús N plús 2)

Eiginleikar:

● Hentar fyrir BGA með minni boltavelli og hærri I/O talningu

● Auka leiðarþéttleika í flókinni hönnun

● Þunnt borð getu

● Lægra Dk / Df efni gerir betri merki sendingu

● Kopar fyllt í gegnum

Umsókn: Farsími, PDA, UMPC, flytjanlegur leikjatölva, DSC, upptökuvél

3) ELIC (Every Layer Interconnection)

Eiginleikar:

● Sérhvert lag með uppbyggingu hámarkar hönnunarfrelsi

● Koparfyllt í gegnum veitir betri áreiðanleika

● Yfirburða rafmagnseiginleikar

● Cu-högg og málmlíma tækni fyrir mjög þunnt borð

Umsókn: Farsími, UMPC, MP3, PMP, GPS, Minniskort.

Kostir þess að nota High Density Interconnects (HDI) borð

● Leyfir hönnuðum að setja fleiri íhluti inn á smærri töflur vegna þess að HDI PCB er hægt að byggja á báðum hliðum borðsins.

● Minnka orkunotkun, sem leiðir til lengri endingartíma rafhlöðunnar í handtölvum og öðrum rafhlöðuknúnum tækjum.

● Sterkari og harðari, sem gerir kleift að auka styrk og takmarkaðar götur

● Minni hitauppstreymi niðurbrot, lengir endingartíma tækisins.

● Gera ráð fyrir skilvirkari og meiri þéttleika sendingu og útreikninga á smærri svæðum og sköpun smærri notendavara eins og snjallsíma, geimferðabúnaðar, hernaðartækja og lækningatækja.

● Sjálfbærni þéttra BGA og QFP pakka í PCB hönnun

● Ef þú ert að nota smærri BGA og QFP pakka í hönnun þinni og forritum, bjóða HDI PCB upp á meiri áreiðanleika í sendingu þegar PCB hönnunin þín nær fjöldaframleiðslu. HDI PCB getur hýst þéttari BGA og QFP pakka en eldri PCB tækni.

● Minni hitaflutningur

Hitaflutningur minnkar vegna þess að það er minni fjarlægð fyrir hitann að ferðast áður en hann kemst út úr HDI PCB. HDI PCB-efni verða einnig fyrir minna álagi vegna hitauppstreymis, sem lengir endingu PCB.

● Stýrð leiðni

Vias er síðan hægt að fylla með leiðandi eða óleiðandi efnum til að auðvelda flutning á milli íhluta, allt eftir hönnun borðsins.

Virkni er einnig bætt þar sem blindar tengingar og gegnum-í-púði gera kleift að setja íhluti nær saman. Þegar flutningssvið frá íhlut til íhluta er minnkað minnkar sendingartími og seinkun á yfirferð á meðan merkisstyrkur eykst.

● Minni (og smærri) formþættir

Þegar kemur að því að spara pláss eru HDIs frábær kostur þar sem hægt er að fækka heildarfjölda laga. Til dæmis er auðvelt að skipta út hefðbundnu 8-lagi gegnum-gat PCB fyrir 4-lags HDI gegnum-í-púða lausn. Þetta leiðir til smærri PCB sem innihalda gegnum sem eru meira eða minna ósýnileg með berum augum.

Að lokum gerir notkun HDI PCB kleift að búa til smærri, endingargóðari og skilvirkari vörur sem neytendur vilja án þess að skerða hönnun og heildarframmistöðu.

HDI uppbygging:

1 plús N plús 1 – PCB innihalda 1 „uppbygging“ af samtengingarlögum með miklum þéttleika.

i plús N plús i (i Stærra en eða jafnt og 2) – PCB innihalda 2 eða fleiri „uppbyggingar“ af samtengingarlögum með mikilli þéttleika. Örvír á mismunandi lögum er hægt að raða eða stafla. Koparfyllt staflað örbylgjumannvirki eru almennt séð í krefjandi hönnun.

Hvaða lag HDI – Öll lög PCB eru háþéttni samtengingarlög sem gerir kleift að tengja leiðarana á hvaða lag sem er á PCB frjálslega saman við koparfyllta staflaða örverubyggingu ("hvaða lag sem er"). Þetta veitir áreiðanlega samtengingarlausn fyrir mjög flókin stór pinnatölutæki, svo sem CPU og GPU flís sem notaðir eru á handfestum tækjum.
