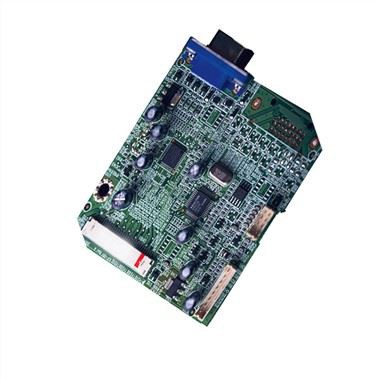

Hringrásarsamsetning bíla

Upplýsingar um vöru

Eining:

Grunnkröfur um frammistöðuaf Bíll hringrás borð Samkoma

a. Mikill áreiðanleiki

Áreiðanleiki bifreiða kemur aðallega frá tveimur þáttum: langlífi og umhverfisþol. Hið fyrra vísar til þess að hægt sé að tryggja eðlilega notkun yfir endingartíma þess, en hið síðarnefnda vísar til þess að virkni PCB haldist óbreytt þegar umhverfið breytist.

b. Létt þyngd og lítil stærð

Léttir, pínulitlir bílar eru góðir fyrir orkusparnað. Léttleiki kemur frá því að draga úr þyngd hvers innihaldsefnis. Til dæmis er sumum málmhlutum skipt út fyrir verkfræðilega plasthluta. Að auki ætti bæði rafeindatækni í bifreiðum og PCB að vera smækkuð. Til dæmis er rúmmál ECU (rafræn stjórnunareining) í bifreiðum um 1200 cm3 frá og með 2000, á meðan minna en 300 cm3 fellur í gegnum fjórfalt. Að auki hefur upphafsskotvopnum verið breytt úr vélrænum skotvopnum tengdum með vírum í rafræn skotvopn tengd með sveigjanlegum vírum með PCB inni, sem minnkar rúmmál og þyngd um meira en 10 sinnum.

Léttþyngd og smæðun PCB stafar af aukningu á þéttleika, minnkun á flatarmáli, minnkun á þykkt og marglaga.

Framleiðslu einkenniBíll hringrás borð samkoma

(1) Hátíðni undirlag

Öryggiskerfi til að koma í veg fyrir árekstra í bifreiðum/fyrirsjáanlegt hemlaöryggi virka sem herratsjárbúnaður. Þar sem PCB-efni fyrir bíla eru ábyrg fyrir því að senda örbylgjuofn hátíðnimerki, þarf að nota undirlag með lágt raftap ásamt algengu undirlagsefninu PTFE. Ólíkt FR4 efni, krefjast PTFE eða svipuð hátíðni fylkisefni sérstakan borhraða og straumhraða meðan á borunarferlinu stendur.

(2) Þykkt kopar PCB

Vegna mikillar þéttleika og mikils krafts og blendingaafls, koma rafeindatækni í bifreiðum með meiri varmaorku og rafknúin farartæki hafa tilhneigingu til að krefjast fullkomnari aflgjafakerfis og fleiri rafeindaaðgerða, sem setur fram meiri kröfur um hitaleiðni og mikinn straum. Krefjast.

Það er tiltölulega auðvelt að búa til þykkt kopar tvöfalt PCB, en að búa til þykkt kopar fjöllaga PCB er miklu erfiðara. Lykillinn er þykk kopar myndæting og þykk laus fylling.

Innri slóðir þykka kopar fjöllaga PCB eru allar þykkar kopar, þannig að mynsturflutningsljósþurrkafilman er einnig tiltölulega þykk, sem krefst mjög mikillar ætingarþols. Mynsturætingartími þykks kopar verður langur og ætingarbúnaður og tæknilegar aðstæður eru í besta ástandi til að tryggja fullkomna leið á þykkum kopar. Þegar framkvæmt er ytri þykk koparleiðslur er hægt að framkvæma samsetninguna á milli lagskipunar tiltölulega þykkrar koparþynnu og mynstra þykkt koparlags fyrst, fylgt eftir með ætingu á filmu. Þurrfilmuþol mynsturhúðunarinnar er einnig tiltölulega þykkt.

Yfirborðsmunurinn á innri leiðara þykku kopar fjöllaga PCB og einangrandi undirlagsefnisins er mikill og venjulegt fjöllaga borðplata getur ekki fyllt plastefnið alveg, sem leiðir til hola. Til að leysa þetta vandamál ætti að nota þunnt prepregs með hátt plastefnisinnihald eins mikið og mögulegt er. Koparþykkt innri leiðarinnar á sumum fjöllaga PCB er ekki einsleit og hægt er að nota mismunandi prepregs á svæðum með stórum eða litlum mun á koparþykkt.

(3) Innfelling íhluta

Til að auka samsetningarþéttleika og minnka íhlutastærð eru PCB með innbyggðum íhlutum mikið notaðar í farsímum, sem eru einnig nauðsynlegar fyrir önnur rafeindatæki. Þess vegna eru innbyggð PCB-efni einnig notuð í rafeindatækni í bifreiðum.

Þjónustan okkar

1. PCB samsetning á SMT og DIP

2. PCB skýringarmynd / skipulag / framleiðsla

3.PCBA klón / breyta borð

4. Varahlutakaup og innkaup

5. Skeljahönnun og sprautumótun

6. Alhliða prófunarþjónusta. Innifalið: AOI, virknipróf, próf í hringrás, röntgengeisli fyrir BGA próf, 3D þykktarpróf á lóðmálmi
