Hversu breitt ættu PCB spor að vera

1. PCB ummerki

Almennt þarf að huga að tveimur atriðum varðandi breidd PCB raflagna. Eitt er stærð straumsins. Ef straumurinn sem flæðir í gegnum er stór, getur raflögnin ekki verið of þunn; hitt er að huga að raunverulegri stjórnargetu brettaverksmiðjunnar. Ef straumurinn er lítill getur raflögnin verið þynnri, en ef hún er of þunn, gætu sumar PCB plötuverksmiðjur ekki framleitt þær, eða þær gætu búið þær til en gallahlutfallið hefur aukist, þannig að vandamál PCB plötuframleiðenda ætti að koma til greina.

PCB koparþykkt er almennt skipt í 1OZ (35um), 2OZ (70um), 3OZ (105um), almennt tvíhliða borð er 1oz; innra lagið á fjöllaga borðinu er yfirleitt 1/2oz 1/3oz, ytra lagið er 1oz 1/2oz 1/3oz,

Það eru tvær stærðir í PCB, mm og mil, og umbreytingarsambandið er 1 mm=39mil.

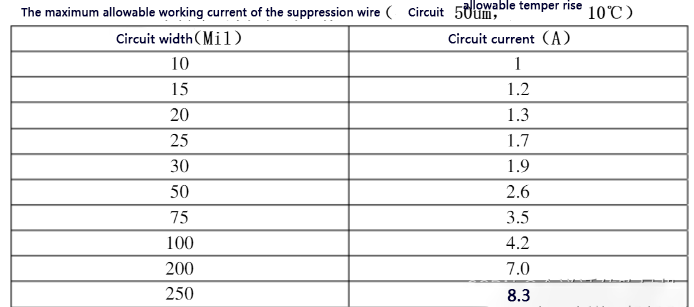

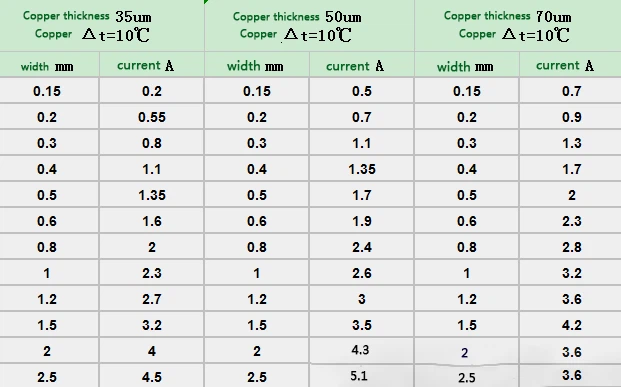

Til dæmis er leyfilegur straumur af algengum IC sporum með breidd 10mil og 1OZ um 675mA og leyfilegur straumur 8mil og 1OZ er um 550mA. Þú getur vísað til myndarinnar hér að neðan

The width of the power line and the ground line should be as wide as possible, and the ground line is wider than the power line. These relationships are: ground wire>power wire>merkjavír, venjulega er breidd merkjavírsins {{0}}.2-0.3mm (8-12mil), þynnsta breiddin er 0.{{5 }}.07mm (2-2.8mil), og rafmagnsvírinn er 1.2- 2,5mm (48-100mil). (0,025 mm=1mílur).

2. Sameiginleg línubreidd PCB raflagna

(1) Almennt er línubreidd og línubili stjórnað í 8/8 mil, og gegnumgatið er valið til að vera 12 mil (0.3 mm), sem flestir PCB framleiðendur geta framleitt og framleiðslukostnaður er lágur.

(2) Almennt er línubreidd og línubili stjórnað í 6/6 mil, og gegnumgatið er valið til að vera 12 mil (0.3 mm), sem flestir PCB framleiðendur geta framleitt og framleiðslukostnaður er lágt.

(3) Lágmarkslínubreidd og línubili er stjórnað í 4/4 mil, og gegnumgatið er 8 mil (0,2 mm). Meira en helmingur PCB framleiðenda getur framleitt það, en verðið verður aðeins dýrara en það fyrra.

(4) Lágmarkslínubreidd og línubili er stjórnað í 3,5/3,5 mil, og gegnumgatið er 8 mil (0,2 mm), sem getur framleitt færri PCB framleiðendur, og verðið verður aðeins dýrara .

(5) Lágmarkslínubreidd og línubili er stjórnað í 2/2 mil, og gegnumgatið er valið til að vera 4 mil (0.1 mm), sem margir PCB framleiðendur geta ekki framleitt. Verðið á þessu er hæst en fyrirtækið okkar getur það.

(6) Straumvír og hlutlaus vír: 80-100mil, 12V/24V 20mil~60mil, plús 5V 20-30mil

, plús 3V 20-30mil, því breiðari sem GND er, því betri 20-30mil, venjuleg merkjalína 10mil-20mil ákvarðast af þéttleika íhluta

Ef línubreiddin er stillt í samræmi við þéttleika PCB hönnunarinnar er þéttleikinn lítill, hægt er að stilla línubreiddina og línubilið stærra og þéttleikinn er stærri og hægt er að stilla línubreiddina og línubilið minna:

3. Samantekt:

Algengar breiddir merkjalína og tengingar eru sem hér segir:

1) 8/8mil, 12mil (0.3mm) gegnum gat.

2) 6/6mil, 12mil (0.3mm) gegnum gat.

3) 4/4mil, veldu 8mil (0.2mm) fyrir gegnum gat.

4) 3,5/3,5 mil, veldu 8 mil (0,2 mm) fyrir gegnum gat.

5) 3,5/3,5 mil, gegnumgatið er 4 mil (0,1 mm, laserborun).

6) 2/2mil, 4mil gegnum gat (0.1mm, laserborun).

Tilvísun í gegnum: innra þvermál 12mil, ytra þvermál 20mil

Tilvísun innra þvermál 20mil, ytra þvermál 30mil

4. Straumurinn samsvarar línubreiddinni

I=K* T^0.44*A^0.47

K er leiðréttingarstuðullinn. Almennt er koparklæddi vírinn tekinn sem 0.024 þegar hann er í innra lagi og 0,048 þegar hann er í ytra lagi;

T er hámarkshitahækkun, í gráðum;

A er þversniðsflatarmál koparklædda vírsins, einingin er mil (ekki mm, gaum að);

I er leyfilegur hámarksstraumur, einingin er A.
