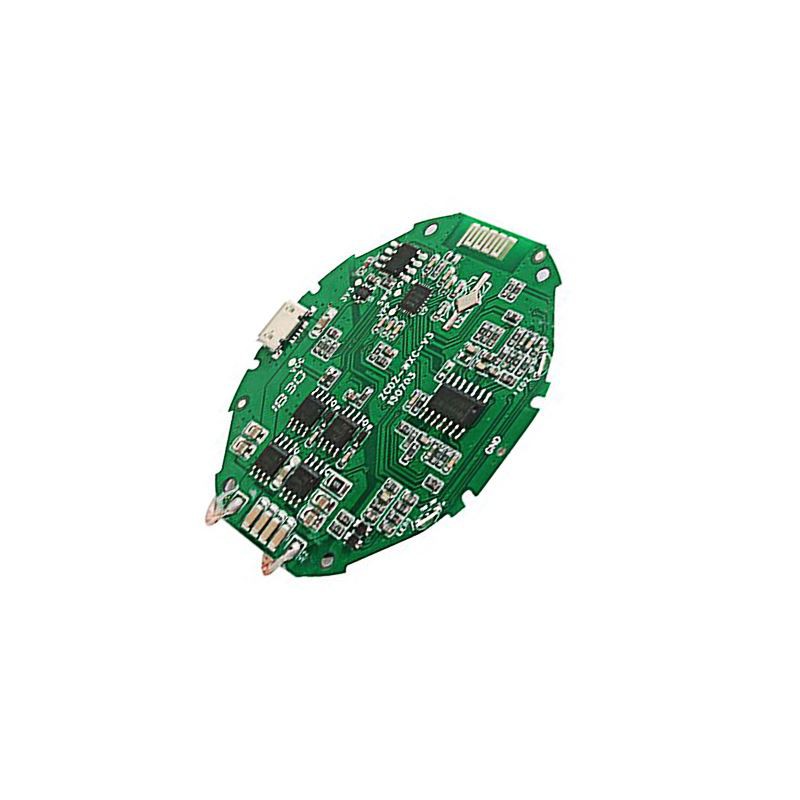

Tvíhliða PCB samsetning heimilisbrjóta

Upplýsingar um vöru

Fljótlegar upplýsingar

Gerðarnúmer: Sérsníða

Upprunastaður: Shenzhen, Kína

Grunnefni: FR-4/ál/keramik/cem-3/FR-1

Koparþykkt: 1/2OZ 1OZ 2OZ 3OZ

Þykkt borðs: 0.2-4mm

Min. Holastærð: 0.075 mm/3 mil

Min. Línubreidd: 0.1mm/4mil

Min. Línubil: 0.1mm/4mil

Yfirborðsfrágangur: HASL

Vottorð: ISO9001; TS16949

Önnur þjónusta: PCB hönnun og skipulag

Lóðmálmur maska ​​litur: Blár. grænn. rauður. svartur. hvítur. o.s.frv

Lag: 1~24 lög

Prófunarþjónusta: AOI X-Ray Function Test

Sem ISO9001 vottaður rafeindasamsetningarframleiðandi fylgir hann ítarlegu gæða- og ferlieftirliti. Prófin og skoðanirnar innihalda líkamlegar og sjónrænar skoðanir, opnar og stuttar prófanir, AOI skoðanir, röntgenskoðun og próf í hringrás. Við gerum einnig öldrunarpróf bæði fyrir móðurborð og fullunna vöru. Þetta PCBA skoðunarferli tryggir að endanleg vara uppfylli hönnunarforskriftir þeirra og stjórna einnig öllu framleiðslulotunni í hátt hlutfall sem ekki er gallað sem dregur úr öllum leiðslutímanum.

Skref sem taka þátt í PCB samsetningarferlinu

Það eru mörg skref sem taka þátt í PCBA og framleiðsluferlinu. Fylgdu þessum skrefum til að fá bestu gæða lokaafurðina:

Skref 1: Bæta við lóðmálmi: Þetta er fyrsta stig samsetningarferlisins. Á þessu stigi er lóðmálmi bætt við íhlutapúðana hvar sem lóða er þörf. Settu lóðmálmið á púðana og límdu það á réttan stað með hjálp lóðaskjásins. Þessi skjár er gerður úr PCB skrá með götum.

Skref 2: Íhlutir settir: Með lóðmálminu bætt við íhlutapúðana er kominn tími til að setja íhlutina. PCB fer í gegnum vél sem setur þessa íhluti nákvæmlega á púðana. Spennan sem lóðmálmið veitir heldur íhlutnum á sínum stað.

Skref 3: Reflow Ofn: Þetta skref er notað til að festa íhlutina varanlega við borðið. Eftir að íhlutirnir hafa verið settir á borðið er PCB-ið farið í gegnum endurrennslisofnfæribandið. Stýrður hiti ofnsins bræðir lóðmálmur sem bætt er við í fyrsta skrefi og tengir íhlutina varanlega.

Skref 4: Bylgjulóðun: Í þessu skrefi er PCB farið í gegnum bylgju af bráðnu lóðmálmi. Þetta mun búa til rafmagnstengingu milli lóðmálmsins, PCB-púðanna og íhlutaleiðanna.

Skref 5: Þrif: Í þessu skrefi er öllu lóðunarferli lokið. Við lóðunarferlið myndast mikið magn af flæðileifum í kringum lóðmálsliðið. Eins og nafnið gefur til kynna felur þetta skref í sér að hreinsa flæðisleifar. Hreinsið flæðileifar með afjónuðu vatni og leysi. Með þessu skrefi er PCB samsetningunni lokið. Síðari skref munu tryggja að samsetningin sé rétt gerð.

Skref 6: Próf: Á þessu stigi er PCB samsetningin lokið og skoðanir byrja að prófa staðsetningu íhlutanna. Þetta er hægt að framkvæma á tvo vegu:

a. Handbók: Þessi skoðun er venjulega gerð fyrir smærri íhluti, fjöldi íhluta fer ekki yfir hundrað.

b. Sjálfvirk: Þessi athugun er gerð til að athuga hvort liðir séu slæmir, rangir íhlutir, íhlutir sem eru á röngum stað o.s.frv.

Kröfur um handverk:

1. Offset krafa: Þegar hliðin er á móti skal lágmarkstengingarbreidd (C) ekki vera minni en 3/4 af breidd íhluta suðuenda (W) eða púðabreidd (P); reiknað með því minnsta af P og W.

2. Kröfur um lóðmálmur: lágmarkshæð klifurtini er meiri en 1/3 af kastalanum.

3. Kröfur íhluta: lágmarkshæð klifurtins er meiri en 1/3 af kastalanum.

4. Ekki samþykkja önnur efni.

5. PCB kröfur: sendingar á berum borðum taka ekki við froðumyndun eða lagskiptingu.

6. PCBA kröfur: andstæðingur-truflanir fullur pakki

7. Hreinsunarkröfur: sérstakur hreinsivökvi, vinsamlegast athugaðu að vatnsrennslið ætti að vera mjúkt, ekki of grimmt, burstaðu vandlega með mjúkum bursta meðan þú burstar, báðar hliðar borðsins ættu að vera reknar á sama hátt.
