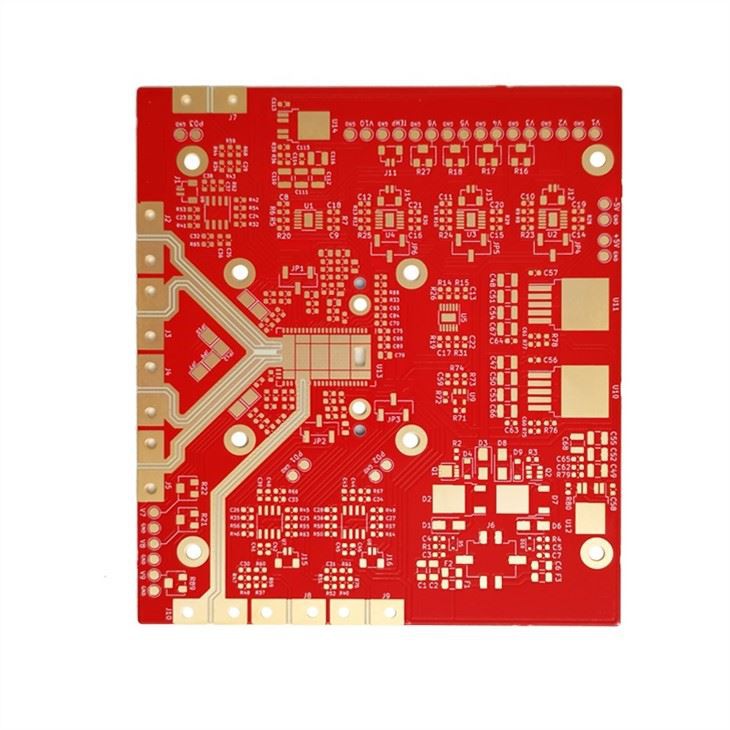

Fjöllaga PCB framleiðsla

Upplýsingar um vöru

Gerð: High TG, High CTI, High Frequency, Heavy Copper

Efni: FR4, CEM-1, CEM-3, ál, kopar, járn, Rogers, Taconic, Teflon

Fjöldi laga: 1 lag upp í 26 lög

Próf: Gulltengi, affellanleg gríma, yfirvofandi stjórn, blinda og grafið gat

Lokið: Blýlaust / Blýlaust HASL, ENIG, OSP, Immersion Tin / Silfur

PTH:Mín 0.2mm

NPTH:Lágmark 0.25 mm

Hámarks fullbúin stærð: 580mm x 700mm

Lágm. línubreidd/bil: 3mil/3mil

Fjöllaga plötur nota fleiri einhliða eða tvíhliða raflögn. Prentað hringrás með eitt tvíhliða sem innra lag og tvö einhliða sem ytra lag, eða tvö tvíhliða sem innra lag og tvö einhliða sem ytra lag, tengt til skiptis með staðsetningarkerfi og einangrandi límefni Saman eru leiðandi mynstrin tengd hvert við annað í samræmi við hönnunarkröfur til að verða fjögurra laga og sex laga prentplötur, einnig þekktar sem fjöllaga prentaðar hringrásarplötur.

Fjöllaga PCB borð framleiðsluferli

1. Efnisval

Með þróun á afkastamiklum og fjölvirkum rafeindahlutum, svo og hátíðni og háhraða merkjasendingum, þarf rafrásarefni að hafa lágan rafstuðul og rafstraumstap, sem og lágt CTE og lítið vatnsgleypni. . hlutfall og betri afkastamikil CCL efni til að uppfylla vinnslu- og áreiðanleikakröfur háhýsa borðs.

2. Lagskipt uppbygging hönnun

Helstu þættirnir sem teknir eru til greina við hönnun lagskiptu uppbyggingarinnar eru hitaþol, þolspenna, magn límfyllingar og þykkt raflagsins osfrv. Fylgja skal eftirfarandi meginreglum:

(1) Framleiðendur prepreg og kjarnaplötu verða að vera í samræmi.

(2) Þegar viðskiptavinurinn krefst hár TG lak, verður kjarnaplatan og prepreg að nota samsvarandi hátt TG efni.

(3) Innra lag undirlagið er 3OZ eða hærra, og prepreg með hátt plastefni er valið.

(4) Ef viðskiptavinurinn hefur engar sérstakar kröfur er þykkt umburðarlyndi millilagsins rafstraumslagsins almennt stjórnað af plús /-10 prósentum. Fyrir viðnámsplötuna er rafþykktarþolinu stjórnað af IPC-4101 C/M flokki umburðarlyndis.

3. Stýring á millilagsjöfnun

Nákvæmni stærðarbóta kjarnaborðsins í innra laginu og eftirlits með framleiðslustærðinni þarf að bæta nákvæmlega upp fyrir grafíska stærð hvers lags háhýsaplötunnar með gögnum sem safnað er í framleiðslu og reynslu af sögulegum gögnum fyrir ákveðinn tíma, til að tryggja stækkun og samdrátt kjarnaborðs hvers lags. samræmi.

4. Innri lag hringrás tækni

Til framleiðslu á háhýsum borðum er hægt að kynna leysigeislamyndavél (LDI) til að bæta grafíkgreiningargetu. Til að bæta línuætingargetu er nauðsynlegt að veita viðeigandi bætur fyrir breidd línunnar og púðans í verkfræðihönnuninni og staðfesta hvort hönnunarbætur innra lagsins línubreidd, línubil, stærð einangrunarhringsins, sjálfstæð lína og fjarlægð frá holu til línu er hæfileg, annars breyttu verkfræðilegri hönnun.

5. Þrýstiferli

Sem stendur eru millilagsstaðsetningaraðferðirnar fyrir lagskipun aðallega: fjögurra rifa staðsetningu (Pin LAM), heitbráð, hnoð, heitbráð og hnoðsamsetning. Mismunandi vöruuppbygging samþykkir mismunandi staðsetningaraðferðir.

6. Borunarferli

Vegna yfirbyggingar hvers lags eru platan og koparlagið ofurþykkt, sem mun slíta borann alvarlega og brjóta auðveldlega borblaðið. Fjöldi hola, fallhraða og snúningshraða ætti að stilla á viðeigandi hátt.

Munurinn á marglaga hringrásarborði og tvíhliða borði:

1. Fjöllaga PCB hringrás er prentað hringrás sem er lagskipt og tengt með til skiptis leiðandi mynsturlögum og einangrunarefnum. Fjöldi leiðandi mynsturlaga er meira en þrjú og raftengingin milli laga er að veruleika með málmhúðuðum holum.

2. Samanburður á framleiðsluferlum beggja aðila, fjöllaga borðið bætir við nokkrum vinnsluþrepum eins og innra lagsmyndatöku, svartnun, lagskiptum, etchback og afmengun.

3. Fjöllaga plötur eru strangari en tvíhliða plötur hvað varðar ákveðnar ferlibreytur, nákvæmni búnaðar og flókið. Til dæmis eru gæðakröfur fyrir holuvegg fjöllaga borðsins strangari en tveggja laga borðsins, þannig að kröfur um boranir eru hærri.

4. Fjöldi stafla á hverri borun, snúningshraði og fóðrun borsins eru frábrugðin þeim sem eru á tvíhliða borðinu.

5. Skoðun á fullunnum og hálfgerðum vörum á fjöllaga borðum er einnig mun strangari og flóknari en á tvíhliða borðum.

6. Vegna flókinnar uppbyggingar fjöllaga borðsins er glýserín heitbræðsluferlið með samræmdu hitastigi samþykkt; innrauða heitbræðsluferlið sem getur valdið staðbundinni hitahækkun er ekki notað.
