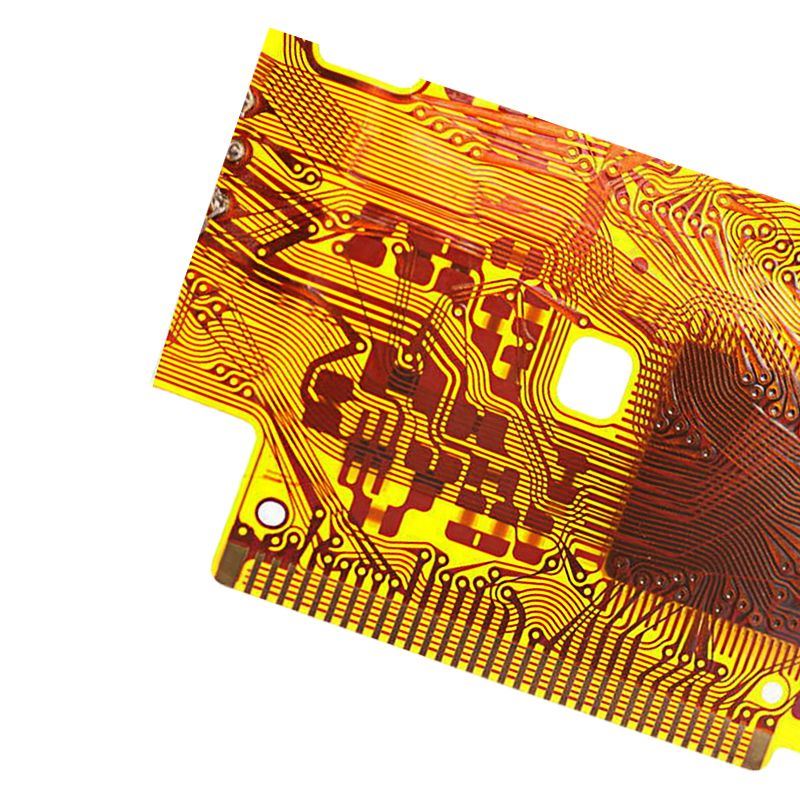

Fjöllaga FPC hringrás Sveigjanlegt PCB

Upplýsingar um vöru

Sveigjanlegt prentað hringrás er eins konar prentað hringrás úr sveigjanlegu einangrunarefni, sem hefur marga kosti sem stíft prentað hringrás hefur ekki.

Það er hægt að beygja, vinda og brjóta saman að vild, hægt að raða því geðþótta í samræmi við staðbundna skipulagskröfur og geta hreyft sig og stækkað frjálslega í þrívíðu rými, til að ná samþættingu íhlutasamsetningar og vírtengingar.

Helstu hráefni FPC

1. Undirlag

1) Límgrunnur

Límundirlagið er aðallega samsett úr þremur hlutum: koparpappír, lím og PI. Það eru tvær tegundir af einhliða undirlagi og tvíhliða undirlagi. Efnið með aðeins einni koparþynnu er einhliða undirlag og efnið með tveimur koparþynnum er tvíhliða undirlag.

2) Límlaust undirlag

Límlausa undirlagið er undirlag án límlags. Í samanburði við venjulegt límundirlag vantar miðlímlagið og það er aðeins samsett úr koparþynnu og PI, sem er þynnra en límundirlagið. , betri víddarstöðugleiki, meiri hitaþol, hærri beygjuþol, betri efnaþol og aðrir kostir, hafa nú verið mikið notaðar.

3) Koparþynna: Sem stendur hefur þykkt algengra koparþynnunnar eftirfarandi forskriftir, 1OZ, 1/2OZ, 1/3OZ, og nú er þynnri koparþynna með þykkt 1/4OZ kynnt, en þetta efni er sem nú er notað í Kína og það er notað í ofurþunnum þunnum vegi (línubreidd og línubili 0.05MM og neðar). Eftir því sem kröfur viðskiptavina verða hærri og hærri verða efni af þessari forskrift mikið notuð í framtíðinni.

2. Kápufilma

Það er aðallega samsett úr þremur hlutum: losunarpappír, lím og PI. Að lokum er aðeins lím og PI eftir á vörunni. Losunarpappírinn verður rifinn af í framleiðsluferlinu og verður ekki lengur notaður. ).

3. Stífari

Það er sérstakt efni fyrir FPC og er notað í ákveðnum hluta vörunnar til að auka stuðningsstyrkinn og bæta upp fyrir "mjúkan" eiginleika FPC.

Algengustu styrkingarefnin eru sem hér segir:

1) FR4 stífari: Helstu þættirnir eru glertrefjaklút og epoxý plastefni lím, sem er það sama og FR4 efnið sem notað er í PCB;

2) Stálplötustífari: samsetningin er stál, sem hefur sterka hörku og stuðningsstyrk;

3) PI stífari: Sama og hlífðarfilman, hún samanstendur af PI og límpappír, en PI lagið er þykkara og hægt að framleiða það í hlutföllum frá 2MIL til 9MIL.

4. Önnur hjálparefni

1) Hreint lím: Þessi límfilma er hitastillandi akrýl límfilma sem samanstendur af hlífðarpappír/losunarfilmu og límlagi, aðallega notað fyrir lagskipt plötur, sveigjanlegar og stífar plötur og FR -4/Stálplötustyrktarplötur , gegna hlutverki í tengingu.

2) Rafsegulfræðileg hlífðarfilm: límdu hana á borðyfirborðið til að verja.

3) Hrein koparþynna: eingöngu samsett úr koparþynnu, aðallega notuð til framleiðslu á holum plötum.

Tegund FPC

FPC gerðir hafa eftirfarandi 6 aðgreiningar:

A. Eitt spjald: aðeins önnur hlið hefur línur.

B. Tvíhliða: Það eru línur á báðum hliðum.

C. Holur plata: einnig þekktur sem gluggaplata (finguropnunargluggi).

D. Lagskipt borð: línur á báðum hliðum (aðskilin).

E. Fjöllaga borð: fleiri en tvö lög af línum.

F. Rigid-flex borð: vara sem sameinar Flex borð og Rigid borð.

Sveigjanlegur PCB STAFFUR

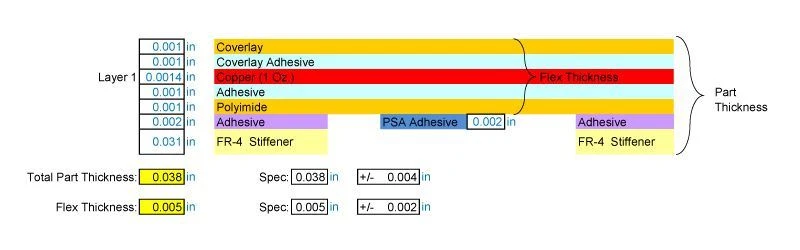

1 Layer Flex PCB með valfrjálsum FR-4 stífum og PSA

2ja laga sveigjanleg hringrás með ZIF snertifingrum

Marglaga sveigjanlegt PCB (FPC) lagskipt lögin eins og hér að ofan
