Einhliða LED ál PCB borð

Upplýsingar um vöru

Einlags PCB hönnun ál PCB borð Einhliða Led ál PCB borð

Beton tekur við frumgerðapantunum og fjöldaframleiðslupöntunum.

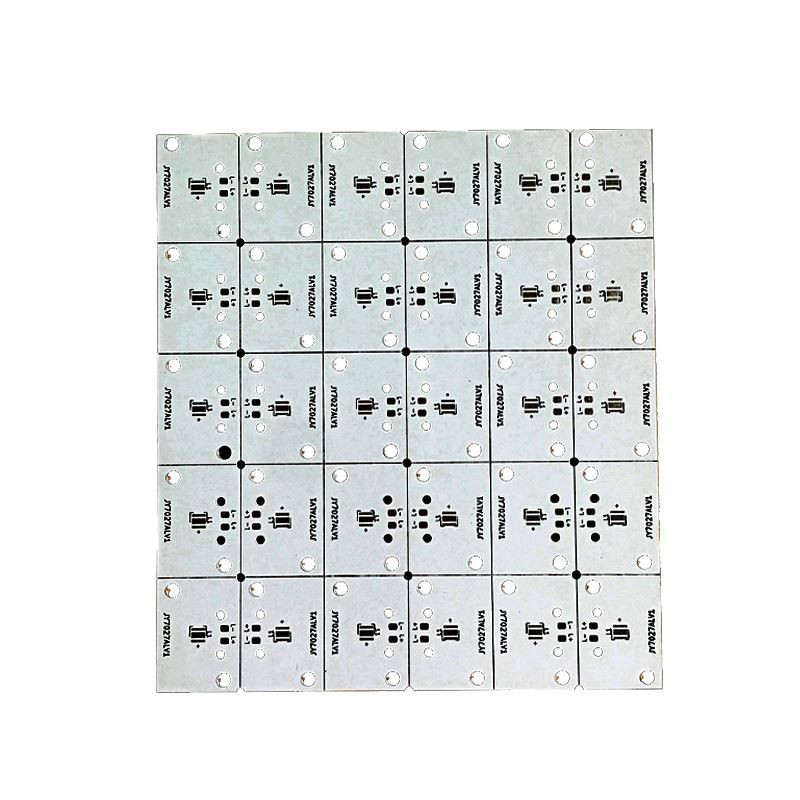

Einhliða LED ál PCB borðið

Ál PCB er einstakt málmbundið koparhúðað lagskipt og PCB ál undirlagið hefur góða hitaleiðni, rafmagns einangrunareiginleika og vélræna vinnslu eiginleika. Það hefur málmrásarborðsefni, sem samanstendur af koparþynnu, hitaeinangrunarlagi og málmi undirlagi. Uppbygging þess er skipt í þrjú lög:

Hringrásarlag: jafngildir koparhúðuðu lagskiptum venjulegs PCB, þykkt koparþynnunnar er 1oz til 10oz.

Einangrunarlag: Einangrunarlagið er lag af lágt hitaþol varmaleiðandi einangrunarefni. Þykkt: {{0}}.003" til 0.006" tommur er kjarnatækni koparhúðaðs lagskiptum úr áli, sem hefur fengið UL vottun.

Grunnlag: Það er málm undirlag, venjulega ál eða valfrjálst kopar. PCB áli hvarfefni eins og ál-undirstaða kopar klædd lagskiptum og hefðbundin epoxý gler klút lagskipt eru samsett úr hringrás lag, hitaleiðandi einangrandi lag, og málm grunn lag; hringrásarlagið (þ.e. koparþynna) er venjulega ætið til að mynda prentaða hringrás, sem tengir hina ýmsu íhluti samstæðunnar við hvert annað. , Undir venjulegum kringumstæðum þarf hringrásarlagið að hafa mikla straumflutningsgetu, þannig að nota ætti þykkari koparpappír og þykktin er almennt 35μm ~ 280μm;

Hitaeinangrunarlagið er kjarnatækni PCB ál undirlagsins. Það er almennt samsett úr sérstökum fjölliðum fylltar með sérstökum keramik. Hitaeinangrunarlagið af afkastamiklu PCB áli hvarfefni eins og IMS-H01, IMS-H02 og LED-0601 notar þessa tækni, sem gerir það að verkum að það hefur framúrskarandi hitaleiðni og hástyrka rafeinangrunarafköst;

Málmgrunnlagið er stoðhluti ál undirlagsins, sem krefst mikillar hitaleiðni. Það er almennt álplata og einnig er hægt að nota koparplötu (koparplatan getur veitt betri hitaleiðni). Það er hentugur fyrir hefðbundna vinnslu eins og borun, gata og skurð. Í samanburði við önnur efni hafa PCB efni óviðjafnanlega kosti. Hentar fyrir yfirborðsfestingar SMT opinberar raforkuhlutar. Enginn ofn er nauðsynlegur, rúmmálið er mjög minnkað, hitaleiðniáhrifin eru frábær og einangrunarafköst og vélræn frammistaða eru góð.

Notkun Alu PCB

◆ Hljóðbúnaður: inntaks-, útgangsmagnarar, jafnvægismagnarar, hljóðmagnarar, formagnarar, aflmagnarar osfrv.

◆ Aflgjafabúnaður: skiptajafnari, DC/AC breytir, SW eftirlitsbúnaður osfrv.

◆ Rafeindabúnaður fyrir fjarskipti: hátíðnimagnari „síur rafbúnað“ sendirás.

◆Sjálfvirkni skrifstofubúnaðar: mótordrif osfrv.

◆ Bíll: rafeindastýribúnaður, kveikja, aflstýring osfrv.

◆ Tölva: CPU borð, disklingadrif, aflgjafi osfrv.

◆ Rafmagnseining: inverter, solid state gengi, afriðunarbrú osfrv.

PCB tæknilegir eiginleikar okkar

1. Lög: 2-20 lög

2. Hámark. Borðstærð: 2000×610mm

3. Mín. borðþykkt:

{{0}}lag 0,15 mm

{{0}}lag 0,38 mm

{{0}}lag 0,55 mm

{{0}}lag 0,80 mm

{{0}}lag 1,0 mm

4. Mín. lína Breidd/Pláss: 3mil

5. Hámark. Koparþykkt: 6OZ

6. Mín. S/M Pitch: 3mill

7. Mín. gatastærð: 4mill

8. Mín. blindur/grafinn í gegnum: 6mil

9. Yfirborðslokið: HAL, ENIG, ImAg, Imsn OSP, Plating AG, Plating Gold

10. Efni: FR4,H-TG, Teflon, Rogers, Keramik, Ál, Kopargrunnur

Ál PCB eru prentaðar hringrásarplötur sem innihalda þunnt lag af leiðandi díselefni. Þau eru einnig þekkt sem álklæddur, álgrunnur, MCPCB (Málklæddur prentað hringrás), IMS (einangruð málm undirlag), hitaleiðandi PCB osfrv.

BETON Alu PCB og Metal Core PCB innifalið:

● Álkjarni 1,5 mm, 35 µm Cu

● 2.0 W/mK Varmaleiðni

● 100µm einangrunarþykkt

● Yfirborð HAL blýlaust

● 1x lóðastopp hvítt

● Milling innra / ytra

● V-stig (hreint og einfalt)

● E-próf, hönnunarregluskoðun
